Elektrik Panosu Tipleri

Elektrik Panosu elektrik enerjini kontrol edebilmek için  ihtiyaca göre elektrik malzemelerinin montajını ve kablo bağlantılarını yaptığımız ürünlerdir. Elektrik enerjisini kontrol edebilmek için ihtiyaca göre üretilen bir çok elektrik panosu tipi vardır. Ayrıca kullanıldığı yere göre de gruplandırılabilir.

Orta Gerilim Elektrik Panosu :

6.3kV – 36 kV arasındaki gerilim değerlerinde anahtarlama için kullandığımız elektrik panolarıdır.

Orta Gerilim Hücresi olarak da anılmaktadır. Elektrik enerjisini şehir içi dağıtımlarda gerilim değerini yükselterek taşıyoruz. Kullanım alanlarında  tekrar istenen gerilim değerine düşürmek için kullandığımız transformatörlerden önce Orta Gerilim Elektrik panoları ile koruma ve kumandasını sağlıyoruz. Ayrıca  6.3kV gerilim seviyesinde  çalışan motorlar için  Orta Gerilim MCC elektrik panoları ve Orta Gerilim kompanzasyon panoları yapılmaktadır.

Alçak Gerilim Elektrik Panoları :

1000V gerilim değerine kadar üretilen tüm elektrik panoları Alçak gerilim elektrik panosudur. Bu kapsama bu gerilim değerine kadar tüm kuvvet, dağıtım, kompanzasyon, motor kontrol (MCC) girdiği gibi  kontrol panoları, röle panoları da girmektedir.

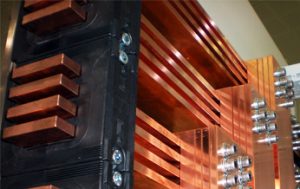

Alçak gerilim panolarında güç panoları  400V gerilim değerinde ana bara değeri 10.000A, ana kesici değeri 6300A’e kadar üretilebilmektedir.

Alçak Gerilim Panoları Tipleri olarak bir liste yapmak gerekirse;

Kullanım Yerine Göre :

Enerji Dağıtım Panoları

  • Trafo Çıkış Panosu
  • Ana Dağıtım Panosu
  • Kuvvet Dağıtım Panosu
  • Kat Dağıtım Panosu
  • Sayaç Panosu
  • Otomat Panosu

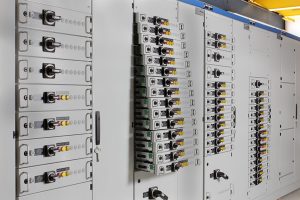

– Motor Kontrol Panosu (MCC)
– Kompanzasyon Panosu
– Otomasyon Panosu
– Röle Panosu
– Priz Panosu
– Şantiye Panosu
– Asansör Panosu

– Ex-proof Pano
– Paslanmaz Pano

Üretim Şekline Göre :

  • Dikili Tip Elektrik Panosu

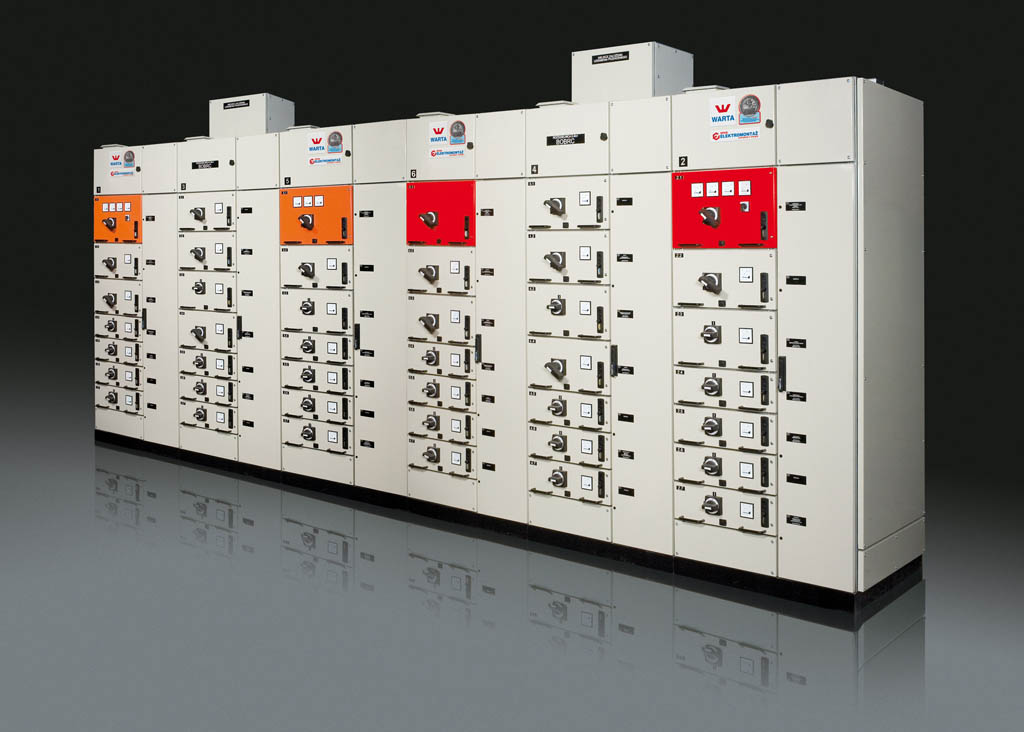

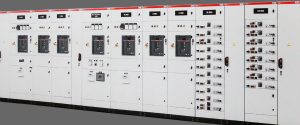

  • MCC  Elektrik Panosu
  • Duvar Tipi  Elektrik Panosu
  • Sayaç Panosu
  • Otomat Elektrik Panosu
  • Örtü Saçlı Elektrik Panosu
  • Taban Saçlı Pano
  • Piyano tipi Elektrik Panosu
  • Şantiye Panosu
  • Polyester Pano
  • Paslanmaz Pano
  • Ex-proof pano
