Elektrik Panosu Form Tipleri

Elektrik Panosu Form Tipleri :

Elektrik panolarının imalatı sırasında  kullanılacağı yere ve kullanıcının talebine göre pano içersinde formalama yapılması uygundur. Elektrik Panosu nda formlama yapmak işletme kolaylığı ve emniyet tedbirlerinin artmasını sağlamaktadır. Form derecesi yüksek elektrik panoları ayrııca pano içerisinde meydana gelen hasarların diğer bölümlere geçmesine de engel olmaktadır. Bu da işletmenin devamlılığı için önemlidir.

Elektrik Panoları’nda Form seçimi yapılırken maliyet mutlaka değerlendirilmelidir. Form derecesi arttıkça Elektrik Panosu’nun boyutları artacaktır. Hem daha büyük bir alana ihtiyacınız olacak hem de maliyetiniz artacaktır. Elektrik Panosu’nda Form derecenizi belirlerken mutlaka kullanıldığı yere göre karar verilmelidir.

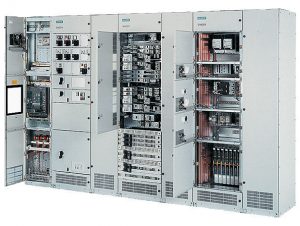

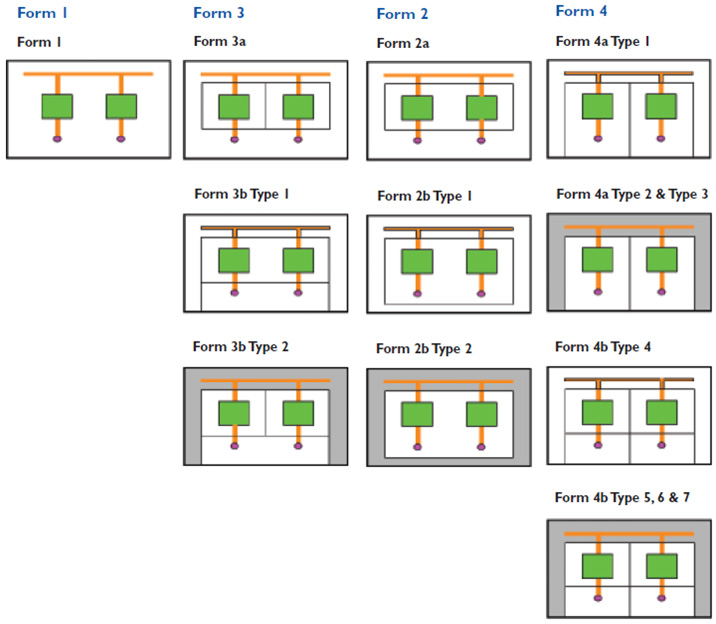

Elektrik Panolarında Uygulanan Form Tipleri :

IEC 61439-2

Form 1                  : Ayırım Yok

Form 2                  : Dağıtım Baraları  Fonsiyonel Ürünlerden Ayrılmış

                            Form 2a               : Terminaller dağıtım barasından ayrılmamış

                            Form 2b               : Terminaller dağıtım barasından ayrılmış

(Tip 1 ve Tip 2 uygulaması yapılabilir)

Form 3                 : Dağıtım Baraları, Terminal Bölümü  Fonksiyonel ürünlerden          ayrılmış . Fonksiyonel ürünler birbirinden ayrılmış.

                            Form 3a : Terminaller dağıtım barasından ayrılmamış

                            Form 3b : Terminaller dağıtım barasından ayrılmış

                           (Tip 1 ve Tip 2 uygulaması yapılabilir)

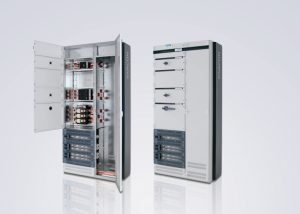

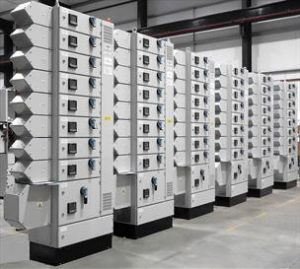

Form 4      : Dağıtım baraları, Terminaller bölümü ve tüm fonksiyonel ürünler birbirinden ayrılmış.

Form 4a: Terminaller kendi fonksiyonel ürünü ile aynı    bölümde

Form 4b: Terminaller kendi fonksiyonel ürünü ile aynı bölümde değildir. Bağımsız ayrılmış  kapalı bölümlerdedir

                           (Tip 1 den Tip 7 ye kadar uygulaması yapılabilir)



Elektrik Panosu  Form Tipleri ile ilgili  Türkçe ve İngilizce  iki detaylı dökümanı, yayınlayan firmaların link adresleri;

Tekpan    link         :     http://tekpan.com.tr/assets/upload/media/file/media556c226bd0972.pdf

AF Switchgear  link :

http://www.afswitchgear.co.uk/files/ww/guide-to-forms-of-separation-july-2011_5b1_5d.pdf
