Elektrik Panosu’ nda Tip Test IEC 61439

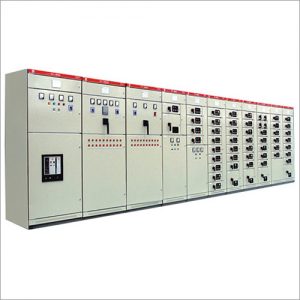

Elektrik Panosu’ nda Tip Test

Elektrik Panosu Tip Test Sertifikası, pano üreticileri için panolarının, ilgili standartlara uygun olan elektrikli cihazlar, bara sistemleri, aksesuarlar ile donatıldığını ve montaj talimatlarına göre kurulmuş yapılar olduğunu garanti eden bir kalite güvence kriteridir.

Tip testleri güvenilirlik ve emniyet amacı ile dağıtım ve bağlantı sistemleri uygulanmış protipler ile gerçekleştirilirler.



Böylelikle, Tip Test Sertifikası’ na haiz bir sistemden türetilerek yapılan pano sistemleri için adı geçen testlerin her defasında yapım gerekliliği ortadan kalkmış olur.

Buna göre içerisinde kullanılan elektriksel cihazları, aksesuarları ve bara sistemleri, tasarım ve montaj talimatlarına göre biçimlendirilmiş bir pano sistemi, sadece kısa devre ve sıcaklık artışı testi olarak bilinse de aşağıda belirtilen testlerin gerçekleştirilmesiyle TİP TESTLİ bir pano sistemi olarak kabul edilir.

IEC (International Electrotechnical Commission)

IEC 61439 standardı  AG Panoları Standartları Bölümleri

  • IEC 61439-1 : Genel Kurallar
  • IEC 61439-2 : Güç Dağıtım Elektrik Panoları ve Kontrol Panoları
  • IEC 61439-3 : Dağıtım Kutuları
  • IEC 61439-4 : Saha panoları
  • IEC 61439-5 : Dağıtım Şebekesi Dağıtım Panoları
  • IEC 61439-6 : Busbar sistemleri
  • IEC 61439-7 : Kullanım yerine göre özel panoları

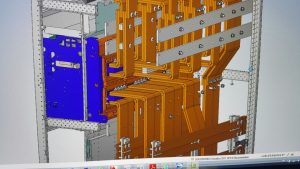

IEC 61439-2 standardına göre  Elektrik Panosu’ nu tasarlayan, tip test için gereken testleri bağımsız laboratuarda yaptırarak belgelendiren, üretimini yapan firma elektrik panosunu kendi standartlarına göre montajlanmış halini garanti etmektedir. Alt üretici olarak  tip test belgesine ve dökümanlarına göre uygun montajını gerçekleştiren panocu montajını garanti eder. Elektrik Panosu’nun rutin testleri kendi sorumluluğundadır. Pano montaj firmasının ana üreticinin talimatlarına uyarak yapmış olduğu üretim sonrası tasarım onayını tekrar alması gerekmez.

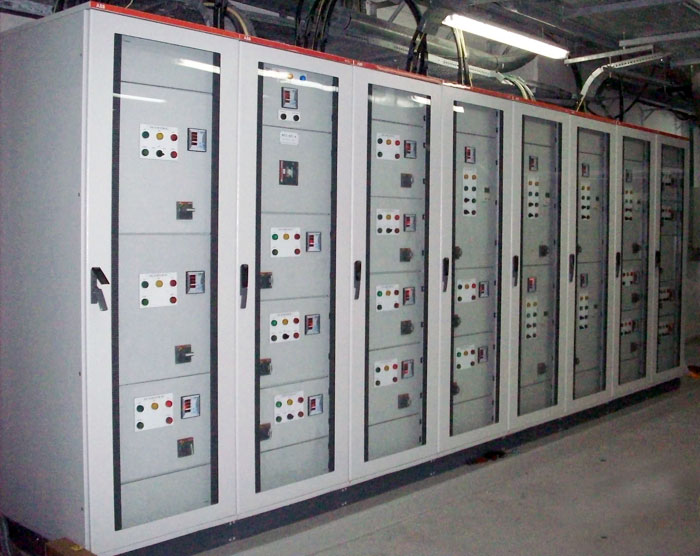

IEC 61439-2 Standardı

a.Tasarım Testleri :

1- IEC 61439-1, madde 10.2’e göre

Malzemelerin ve bölümlerin dayanıklılığının denetlenmesi

2- IEC 61439-1, madde 10.3’e göre

Mahfazaların koruma derecesinin denetlenmesi

3- IEC 61439-1, madde 10.4’e göre

Yalıtma aralıkları ve yüzeysel kaçak yolu uzunluklarının denetlenmesi

4- IEC 61439-1, madde 10.5’e göre

Elektrik çarpmasına karşı koruma ve koruma devrelerinin bütünlüğü denetlenmesi

5- IEC 61439-1, madde 10.6’e göre

Anahtarlama düzenlerinin ve bileşenlerinin birleşiminin denetlenmesi

6- IEC 61439-1, madde 10.7’e göre

Dahili elektriksel devreler ve bağlantıların denetlenmesi

7- IEC 61439-1, madde 10.8’e göre

Harici iletkenler için bağlantıların denetlenmesi

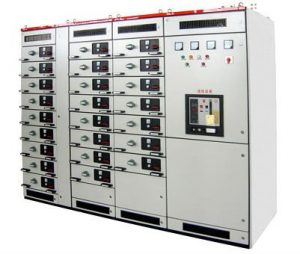

b.Performans Testleri :



1- IEC 61439-1, madde 10.9’a göre

Dielektrik özelliklerin denetlenmesi

2- IEC 61439-1, madde 10.10’e göre

Sıcaklık artışı sınırlarının denetlenmesi (Ortam Sıcaklığı 35°C’ye göre)

Sıcaklık artışı sınırlarının denetlenmesi (Ortam Sıcaklığı 50°C’ye göre)

3- IEC 61439-1, madde 10.11’e göre

Kısa devre koruma ve kısa devre dayanımı denetlenmesi

4- IEC 61439-1, madde 10.12’e göre

Elektromanyetik uyumluluk denetlenmesi

5- IEC 61439-1, madde 10.13’e göre

Mekanik çalışmanın denetlenmesi
