Phoenix Contact Kablo Rotalama sistemi

Dünyanın önde gelen en önemli klemens üreticisi Phoenix Contact firmasından bir yenilik ” Kablo Rotalama Sistemi”.

Elektrik panolarında  pano kapısından pano içersine taşınan kablolar için bugüne kadar bir çok farklı yöntem kullanılıyordu. Bu çözümlerin bir çoğunda kullanım aşamasında problemler yaşanıyordu.

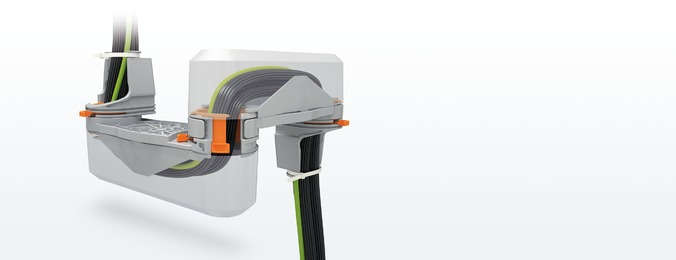

Phoenix Contact Kablo kılavuz sistemi; kabloların, kumanda panosu kapısındaki operatör panellerine optimum şekilde montajını sağlıyor.

Kablo kılavuz sisteminin döner kolu; iletken, kablo ve kablo gruplarının, kumanda panosu kapısı veya döner montaj çerçevelerine montajını basit ve güvenli kılar. Patentli döner kapaklar açılarak montajlı kablolar buradan geçirilebildiği ve alet kullanmadan çıkarılabildiği için zaman kazandırır. 100 x 1.5 mm2’ye kadar iletkenler kumanda panosu kapısında tek bir CGS kılavuz sisteminden geçirilebilir

CGS kablo kılavuz sisteminin döner kolu, iletken, kablo ve kablo gruplarının pano kapısına montajını basit ve güvenli kılar. Patentli döner kapaklar açılabilir. Bu şekilde kabloları alet kullanmadan hızlıca yerleştirebilir veya yeniden konumlandırabilirsiniz.

Avantajlarınız

  • Yenilikçi döner mafsallar sayesinde hazır iletkenleri, kabloları ve kablo demetlerini kolayca monte edin
  • Aletsiz çalıştırılan döner mafsal kapakları sayesinde sonradan kablo eklemek ve çıkarmak hızlı ve kolaydır
  • Montaj ve hareket alanının belirli oluşu sayesinde kumanda panosu kapısına kablo geçişleri CAD sisteminde planlanabilir
  • Gerekli kablo uzunluğunun belirli oluşu sayesinde kablo demetleri kolayca planlanıp üretilebilir
  • Gergi kilitli entegre flanşlar sayesinde hızlı ve kolay montaj
  • Aletsiz takılabilen koruma kapakları sayesinde mekanik kablo koruması ve gruplaması
  • UL94 V0 yanmazlık sınıflı yüksek kaliteli ve dayanıklı plastik

Temel özellikler

Kablo giriş açıklığı: 42 mm
1.5 mm² için kablo sayısı: maksimum 100 adet
Kontrol panosu kapısının açılma açısı: maksimum 180°
İzolasyon malzemesi: PC
UL 94’e göre yanmazlık sınıfı: V0
