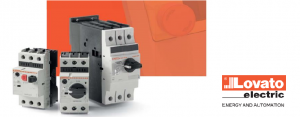

LOVATO YENİ SM SERİSİ MOTOR KORUMA ŞALTERLERİ

LOVATO yeni seri SM motor koruma şalterleri modüler boyutlarda. Șalter boyutları, modüler panolara ve dağıtım kutularına mükemmel uyum sağlar. Yardımcı kontaklar, indikatör kontaklar ve açtırma bloklarının boyutları da modüler panolar için uygundur.
45MM GENİȘLİKTE 40A : 0.1A’den 40A’e kadar tüm ürün gamı sadece 45mm genișliğindedir.

Motor koruma șalteri ve kontaktör arasındaki rijit bağlantıları pano içerisinde daha az yer kaplamaya imkan tanır, montaj kolaylığı sağlar.
Komple ve kompakt bir yol verici hızlı bir șekilde olușturulmuș olur.



SM1P  (< 40A)  Basmalı Tip Motor Koruma Şalteri

     Özellikler
• IEC anma izolasyon gerilimi Ui 690V
• IEC darbeye dayanım gerilimi Uimp: 6kV
• IEC anma frekansı 50/60Hz
• Maksimum anma akımı: 40A
• Model sayısı: 16
• 400V’taki IEC kesme kapasitesi, Icu:
– 10A’e kadar 100kA
– 9A’den 18A’e kadar 25kA
– 17A’den 25A’e kadar 15kA
– 24A’den 40A’e kadar 10kA
• Faz bașına ısı kaybı: 0.7…3.3W
• Manyetik trip: 13In max.
• Açma sınıfı: 10A
• Faz hatası duyarlı



SM1R  (< 40A)  Çevirmeli Tip Motor Koruma Şalteri

   Özellikler
• IEC anma izalasyon gerilimi Ui 690V
• IEC darbeye dayanım gerilimi Uimp: 6kV
• IEC anma frekansı 50/60Hz
• Maksimum anma akımı: 40A
• Model sayısı: 16
• 400V’taki IEC kesme kapasitesi, Icu:
– 18A’e kadar 100kA
– 17A’den 32A’e kadar 50kA
– 30A’den 40A’e kadar 20kA
• Faz bașına ısı kaybı: 0.7…3.3W
• Manyetik trip: 13In max.
• Açma sınıfı: 10A
• Faz hatası duyarlı
• Mekanik ömür: 100,000
• Elektriksel ömür: 100,000
• 35mm DIN ray üzerine montaj (IEC/EN 60715)
• Montaj pozisyonu: Her yön



SM2R/SM3R   (34…100A)  Çevirmeli Tip Motor Koruma Şalteri

Özellikler
• IEC anma izalasyon gerilimi Ui 1000V
• IEC anma darbeye dayanım gerilimi Uimp: 8kV
• IEC anma frekansı 50/60Hz
• Maksimum anma akımı:
63A (SM2… için); 100A (SM3… için)
• Model sayısı: 2 (SM2… için); 3 (SM3… için)
• 400V’taki IEC kesme kapasitesi Icu: 50kA
• Faz bașına maksimum ısı kaybı: 7W
• Manyatik trip: 13In maks.
• Açma sınıfı: 10A
• Faz hatası duyarlı
• Mekanik ömür: 50,000
• Elektriksel ömür: 25,000
• 35mm DIN ray üzerine montaj (IEC/EN 60715)
• Montaj pozisyonu: Her yön
• IEC kulanım katagorisi: A
• OFF pozisyonunda asma kilit takma: Ø4mm
• IEC koruma derecesi: IP20.



Firma Bilgileri :    http://www.lovatoelectric.com.tr/

Katalog Bilgileri : Lovato SM Motor Koruma Şalterleri
